JZJLG系列罗茨螺杆真空机组



下载JZJLG产品样本(pdf)





 概述:

    JZJLG 系列罗茨螺杆干泵真空机组是由ZJ型罗茨泵作为主抽泵,LG系列螺杆真空泵作为前级泵组成的干式无油真空机组。JZJLG系列罗茨螺杆干泵真空机组比单台的螺杆真空泵更适合于在低压下工作,例如:某真空蒸馏工艺需抽气速率150L/s,工作压力为2000Pa,选用JZJLG150-2真空机组(10.5kW),比选用单台LG180螺杆真空泵(22kW)更节能且机组能够达到更低的极限压力。



 由于主泵及前级泵均采用了干式真空泵,因此JZJLG系列罗茨螺杆干泵真空机组具有以下主要特点:

l  泵腔内无油,对被抽系统无污染,可获得洁净真空。

l  泵腔内无油,非常容易实现对溶剂的回收。

l  罗茨泵泵腔全部镀镍层处理,螺杆泵泵腔镀镍层或PTFE涂层处理,可抽除水蒸汽、溶剂气体及多种腐蚀性介质。

l  因工作过程中无废油、废水的排放,对环境无污染。

l  对冷却水的要求较低,对于泵的冷却,普通的循环水即可满足要求,且冷却水量较小。



该机组主泵采用了本公司自行研发的ZJ系列罗茨真空泵,我公司将泵腔与轴承腔的密封进行改进后的ZJ系列罗茨真空泵在抽除大量水蒸汽及各类溶剂的工艺中泵油不易乳化。

前级泵采用了本公司自行研发的LG系列螺杆真空泵,运行稳定可靠,由于在泵腔及齿轮腔之间采用了机械密封,LG系列螺杆真空泵在不充入氮气保护的情况下仍然可以稳定工作。





 型号表示方法

 如:J Z J L G 1 5 0 - 2

 J代表机组的第一个字母
 ZJ代表主泵为ZJ系列罗茨真空泵
 LG代表前级泵为LG系列螺杆真空泵
 150为主泵(罗茨泵)抽速 L/s
 2为抽速配比代号(即主泵与前级泵抽速比为2)





JZJLG系列罗茨螺杆真空机组技术规格:



机组型号

泵型号

抽气速率
(L/s)

最高吸入压力(Pa)

极限压力(Pa)绝压

总功率
(kW)

主泵

前级泵

JZJLG70-2

ZJ70

LG30

70

6000

1Pa

5.5

JZJLG150-4

ZJ150

LG30

150

2000

7

JZJLG150-2

ZJ150

LG70

150

6000

10.5

JZJLG300-4

ZJ300

LG70

300

1500

11.5

JZJLG300-2A

ZJ300

LG100

300

2000

19

JZJLG300-2B

ZJ300

LG180

300

4000

26

JZJLG600-4A

ZJ600

LG100

600

1000

22.5

JZJLG600-4B

ZJ600

LG180

600

1500

29.5

JZJLG1200-8

ZJ1200

LG180

1200

400

37









 说明:

 1. 以上表格为推荐标准系列,因在实际生产应用中工作条件的不同,吸入气体及压力会发生很多变化,所以在选型时应根据实际抽气过程、气体释放过程、可凝性气体冷凝情况、吸入压力的时间变化等等进行校核计算或参照现有设备使用情况选型。
 2.单泵的技术指标详见各泵参数表。
 3.
最高吸入压力是指主泵能够启动的最高压力,如在高于该压力下长时间运行,会造成主泵过载。
 4.订货时请注明抽气介质,工作压力,是否需防爆等技术要求。

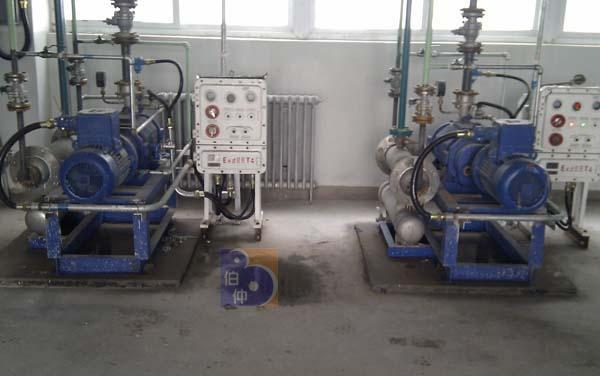

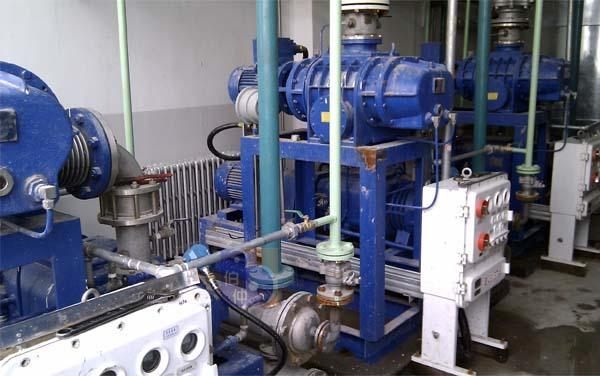

 LG系列螺杆真空泵应用现场
